Матрицы для формовки прототипов изделий из композитных материалов (карбон-кевлар)

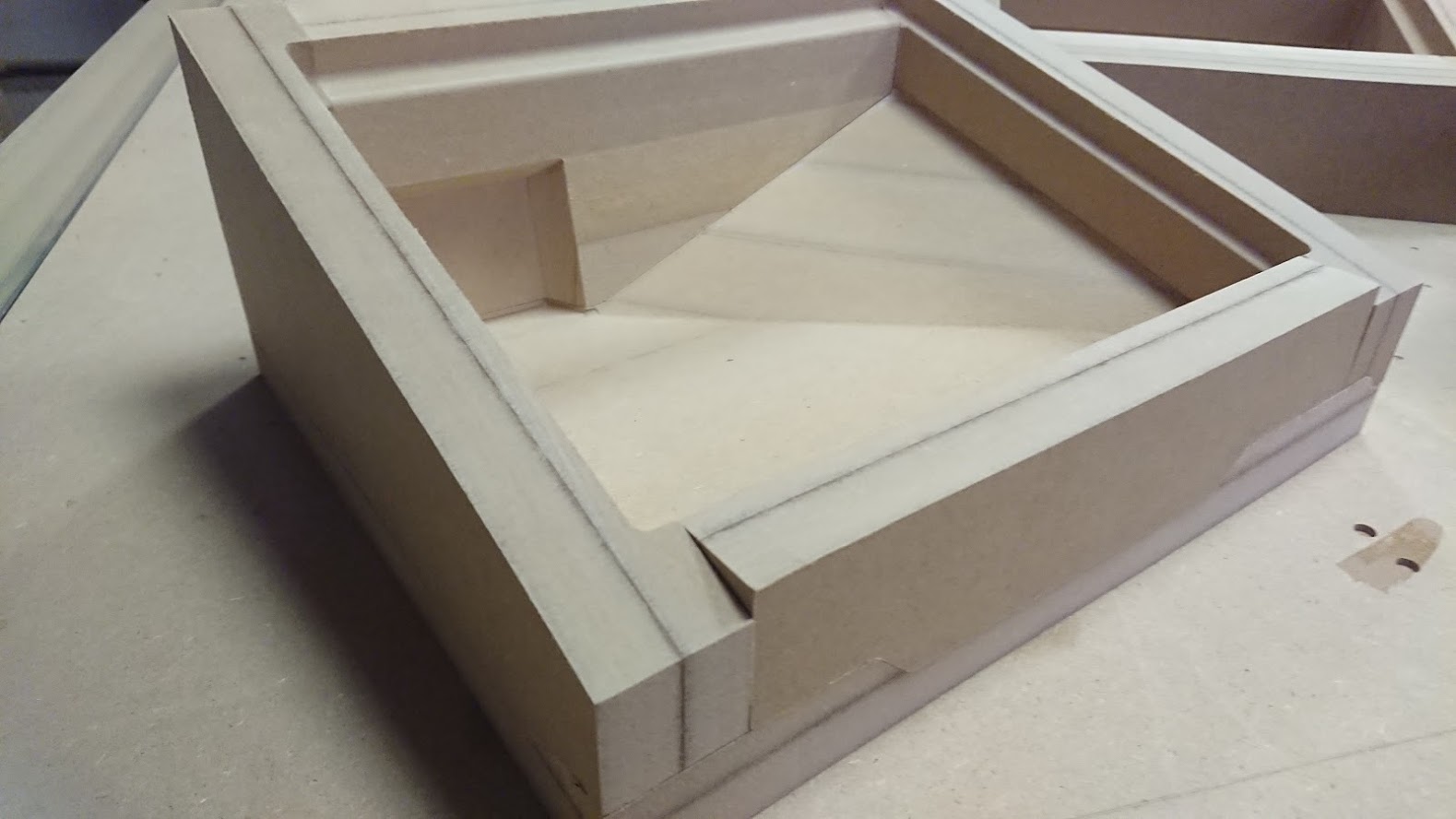

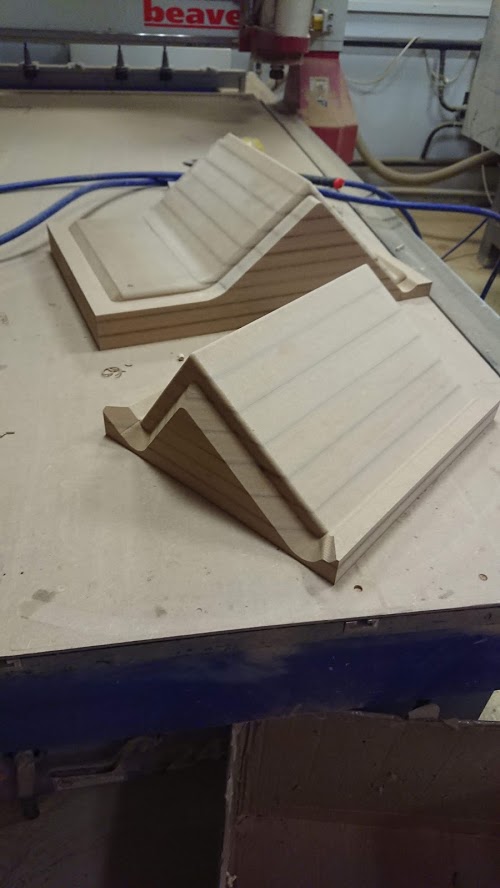

Матрицы были отфрезерованы и собраны из МДФ. Интересная особенность проекта: часть одной из форм пришлось сделать из модельного пластика, поскольку форма была слишком тонкой и при таких размерах МДФ бы не выдержал нагрузки при формовке (и разрушился бы).

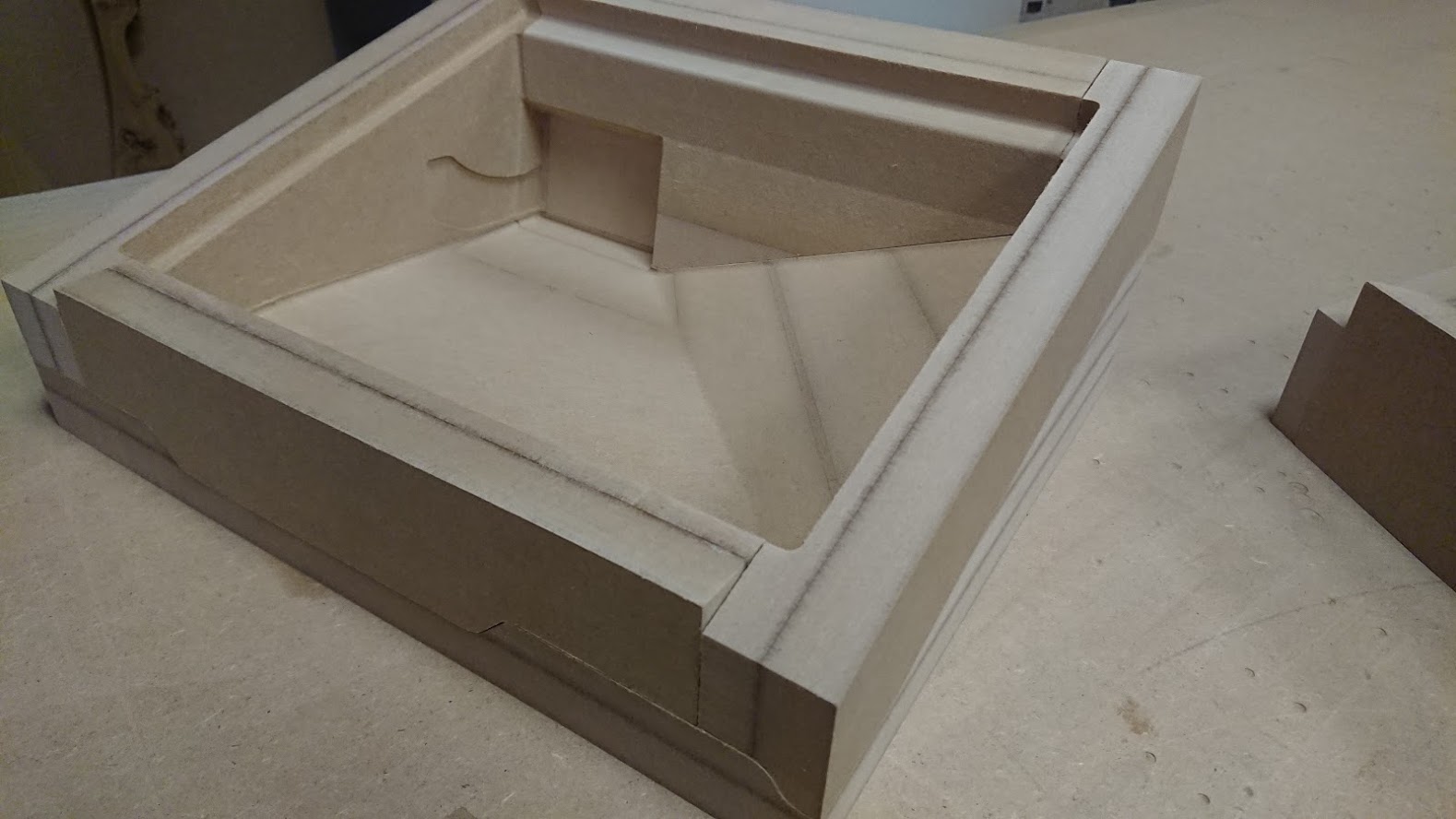

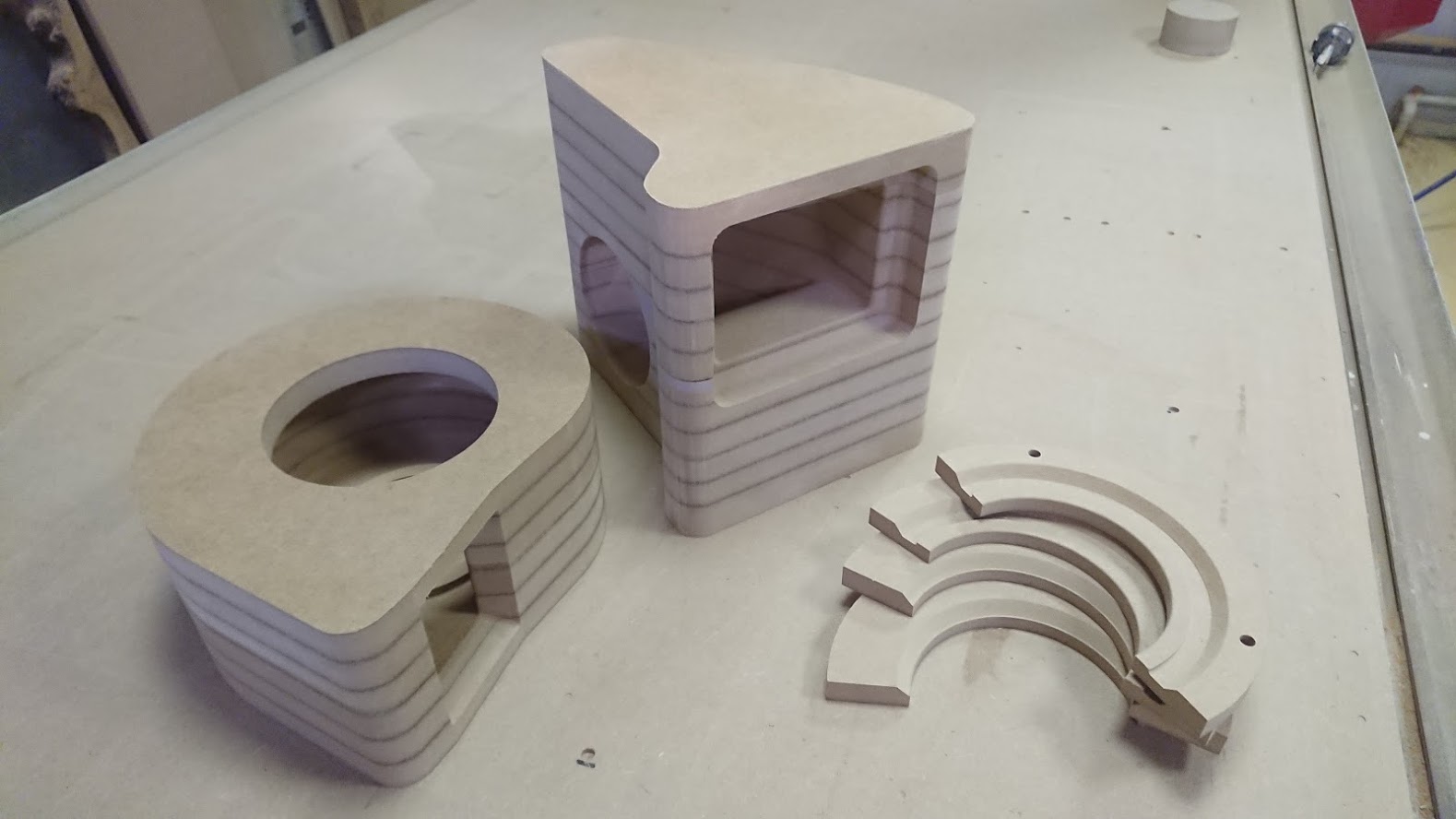

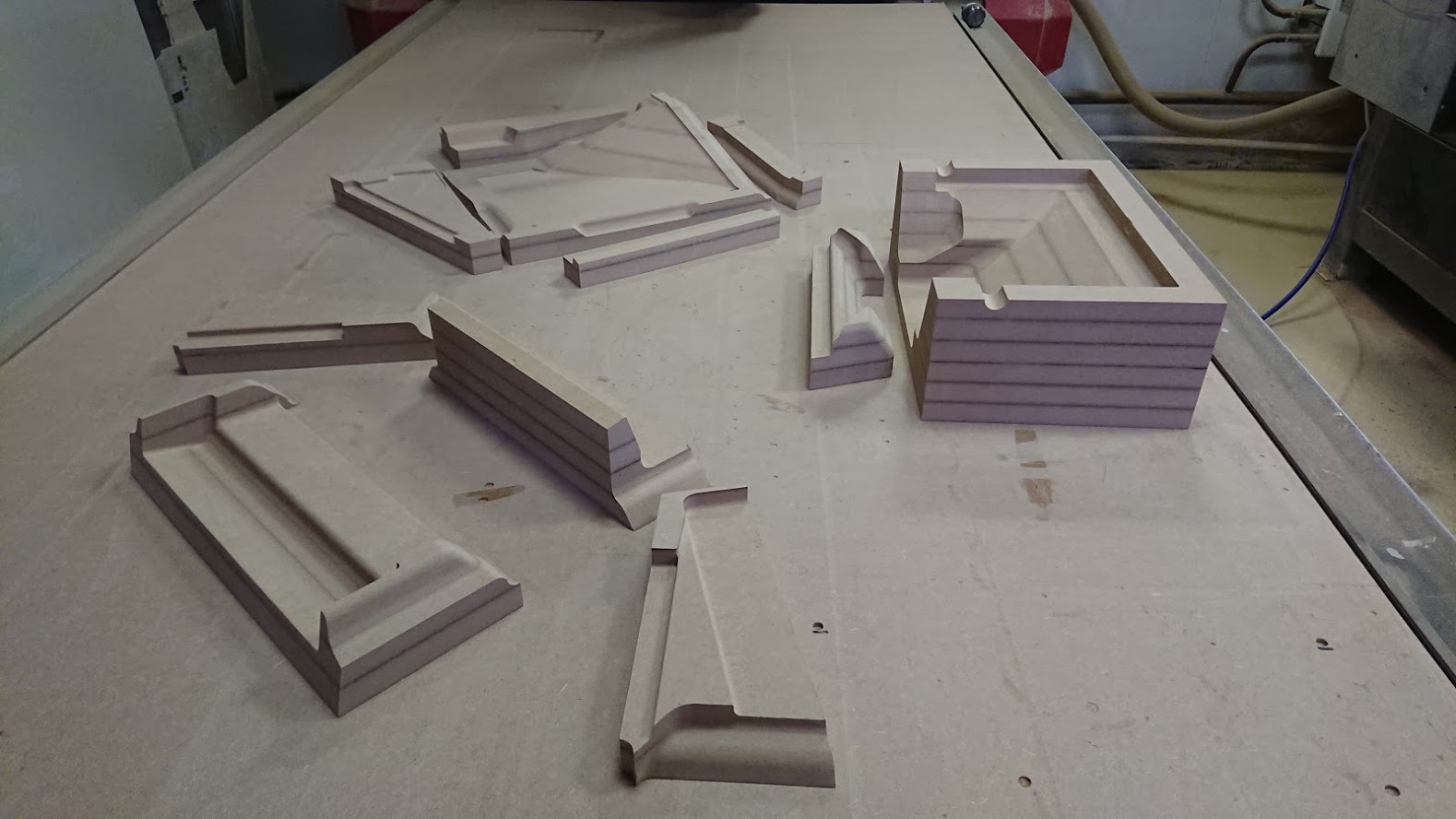

Хороший пример грамотного проектирования сложных форм: все части формы имеют сложную геометрию стыковки для точного позиционирования, но сконструировано всё так, чтобы не затруднять процесс фрезеровки.

Во всех внутренних углах по возможности проставлены максимальные радиусы скругления. Это сильно облегчает процесс фрезеровки и дает отличную поверхность детали в итоге

Заказчик этого проекта — TOUCH engineering
